Želim podijeliti način koji vam omogućuje brzo, pouzdano i ispravno povezivanje jednožilne i višežilne žice. Ovo je pravo otkriće za obične ljude koji nisu upoznati s elektrikom. Dakle, govorim.
Lako spojite žice
Dežurnu kasetu možeš staviti u dalju ladicu: više ti neće trebati. Umjesto toga:

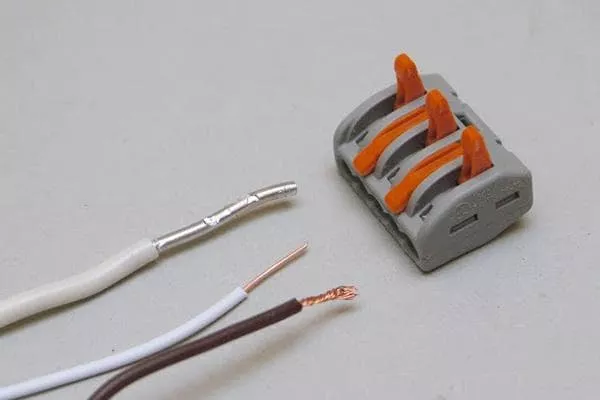

- Idite u najbližu trgovinu i kupite terminale (stezaljke). Cijena izdavanja je 8-50 rubalja. Preporučljivo je uzeti terminale WAGO 222 s polugama. Kako je objasnio električar, oni su najpouzdaniji i najjednostavniji za korištenje.
- Čistimo obje žice do dubine stezaljke, oko 1 cm.
- Skupljamo žile užetane žice u čvrsti snop i lagano ga uvijamo.
- Oba vodiča moraju biti ravna i čista.
- Podignite poluge i stavite obje žice u rupe. Stegnite spuštanjem poluga prema dolje.
Gotovo. S ovom metodom spajanja ne morate razmišljati o kvaliteti uvijanja i izolacije. Duljina žice ostaje ista. Ako je potrebno, poluga se može podići i žica ukloniti - to jest, kopča se može ponovno koristiti.
WAGO 222 spojnica može imati 2 ili više rupa. Dizajniran je za spajanje bakrenih jednožilnih i višežilnih žica s površinom poprečnog presjeka od 0,08-4 mm, koje se koriste u kućanskim električnim mrežama s naponom do 380 V. Pomoću priključnog bloka spojite svjetiljke, brojila električne energije, vijence i mnogo više.
Vrste terminalnih blokova
Vrijedi reći da su terminalni blokovi različiti:

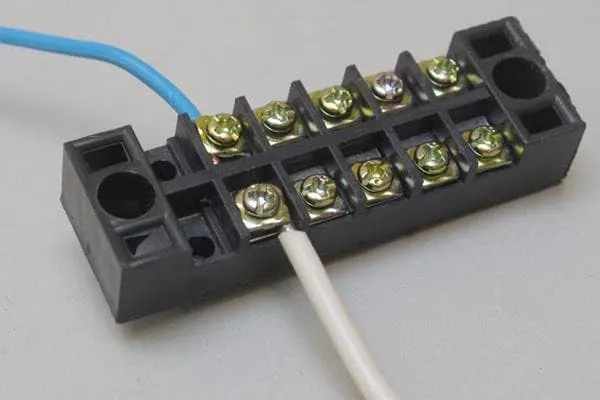

- Vijčani terminali u polietilenskom omotaču. Najčešći, jeftin i strukturno jednostavan. Unutar izolacijskog omotača nalazi se mjedena čahura s dva vijka - njima se privijaju žice umetnute u rupe s obje strane. Loša strana je ta što vijčane stezaljke nisu prikladne za aluminijske vodiče i višežilne žice. Pod stalnim pritiskom vijka, aluminij postaje tečan i tanke niti pucaju.

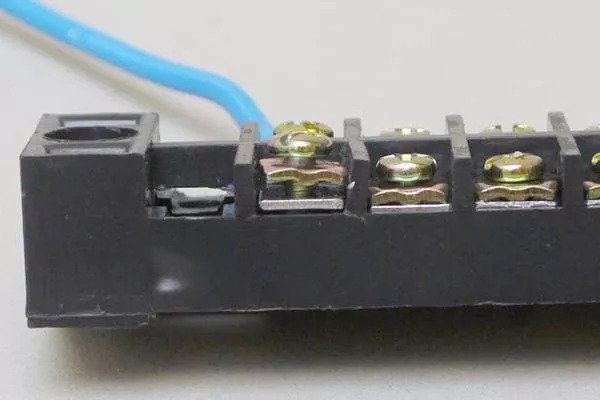

- Vijčane stezaljke s metalnim pločama. Pouzdaniji dizajn. Žice su stegnute ne vijcima, već s dvije ploče s karakterističnim zarezima. Zbog povećane stezne površine, ove stezaljke su prikladne za višežilne žice i aluminij.
Svi vijčani spojevi se zatežu jednom godišnje.

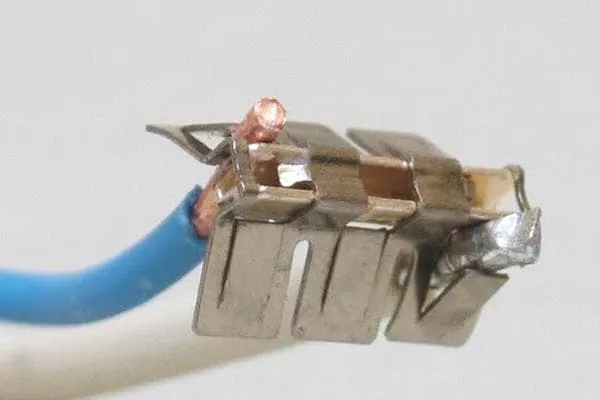

- Samostezne ekspresne stezaljke. Ništa manje jednostavan dizajn, ali mnogo praktičniji. Dovoljno je staviti žicu u rupu dok se ne zaustavi i bit će sigurno stegnuta. Unutra se nalazi minijaturna drška od pokositrenog bakra i ploča za pričvršćivanje. Također, proizvođači često unutra stavljaju pastu - mješavinu tehničkog vazelina i kvarcnog pijeska. Uklanja oksidni film s površine aluminija i sprječava njegovo ponovno stvaranje.
Za spajanje aluminijske žice na bakrenu žicu (bez obzira koliko žica imaju), potrebna vam je posebna stezaljka s pastom. Činjenica je da bakar i aluminij čine galvanski par. Kada metali međusobno djeluju, počinje proces razaranja. Otpor na mjestu spajanja se povećava, zbog čega se struktura počinje zagrijavati.Često to dovodi do topljenja izolacije ili, još gore, iskrenja. Što je struja veća, brže dolazi do uništenja.
Prednosti i mane metode
Korištenje terminala ima mnogo prednosti, ali nije bez nedostataka. Radi praktičnosti, opisujem ih u tablici:
| Prednosti | |
|---|---|
| Pristupačno i svestrano. Možete odabrati konektor za gotovo sve potrebe. | |
| Otporan na mehanička opterećenja , vibracija. Stezni elementi sprječavaju slučajno odspajanje žice. | |
| Instalirajte brzo i jednostavno, nisu potrebni posebni alati . Priključak nije potrebno dodatno izolirati. | |
| Lako se rastavlja. Neki se terminali mogu koristiti više puta. | |
| Siguran i pouzdan. Dielektrično kućište štiti od struje. | |
Važno: kako bi spoj stezaljke bio pouzdan, stezaljka se odabire na temelju karakteristika žice - površine poprečnog presjeka, klase fleksibilnosti, vrste vodiča. Odgovarajući natpisi nalaze se na školjki stezaljke. Odsutnost natpisa ukazuje na to da imate lažnjak ispred sebe. Bolje je ne kupiti takav terminal: možda neće izdržati opterećenje i otopiti se.
Što je s visokim strujama?

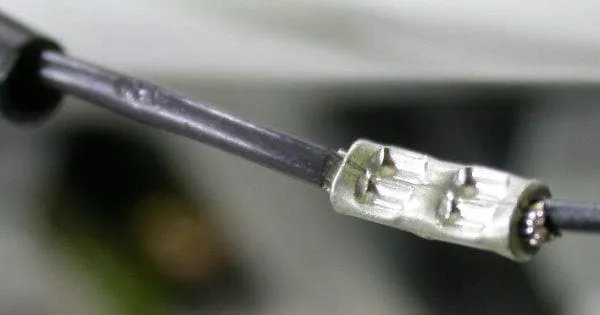

Vodiči s površinom poprečnog presjeka 35-240 mm spojeni su pomoću čahura.Oni su bakar-aluminij, pokositreni bakar i aluminij. Postavljaju se vrlo jednostavno - gole jezgre stavljaju se u čahuru, a zatim savijaju. S odgovarajućom veličinom rukavca i kvalitetnim presovanjem, otpor ostaje isti kao kod konvencionalne žice. Nakon izolacije, ožičenje se može sigurno sakriti u zid.
Već postoje izolirani rukavi.
Princip spajanja punih i višežilnih žica u rukavu:
- Očistimo oba vodiča tako da goli krajevi dosežu otprilike do sredine rukavca.
- Umetnite u rupe s obje strane.

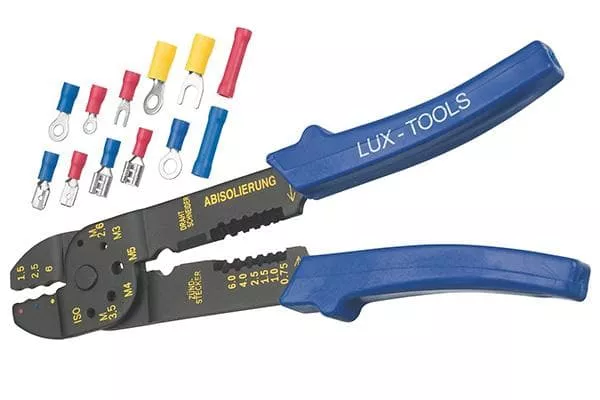

- Stisnite posebnim kliještima.
Ovdje dolazimo do glavnog problema. Sam rukav je relativno jeftin - od 15 rubalja.Međutim, potrebna su posebna kliješta za njegovo stezanje. Cijena za njih počinje od 1000 rubalja. Ne možete zamijeniti stezanje kliještima ili čekićem: veza će se pokazati nepouzdanom. Stoga ćete morati potrošiti malo novca ili posuditi kliješta od poznatog električara, kao što sam ja učinio.
Mnogi od nas navikli su na spajanje žica s uvijanjem, a zatim omotavanje veze električnom trakom. Ne znaju svi da je staromodan način zastario. Nova pravila ožičenja zabranjuju njegovu upotrebu zbog nepouzdanosti, visokog rizika od kratkog spoja i strujnog udara. Danas električari posvuda koriste terminalne blokove, a za velike struje - rukavce. Čitamo PUE P2.1.21: "Spajanje, grananje i završetak žila žica i kabela mora se izvesti stezanjem, zavarivanjem, lemljenjem ili stezanjem u skladu s primjenjivim uputama."
