Za ruske električne mreže fluktuacije napona su uobičajena stvar, pa se mnogi pitaju: isplati li se kupiti stabilizator napona od 220V za stan? Ili je bolje kupiti zaštitni relej? Većina električara jednoglasno kaže: potreban je uređaj za kontrolu napona u stanu. No koju vrstu zaštite odabrati može se odlučiti tek nakon temeljitog proučavanja uvjeta.

Zašto napon skače?

Prije svega, morate razumjeti zašto može doći do fluktuacija napona i procijeniti rizik od ove pojave u vašem domu.

Zahtjevi standarda (GOST 29322-92) postavljaju parametre napajanja električnom energijom u jednoj fazi (230 V) i između dvije faze (400 V). Međutim, u mnogim selima i gradovima postoje prilično česte fluktuacije vrijednosti napona. A za gradove situacija kada očitanja voltmetra u utičnici odstupaju od standardnih vrijednosti nije nešto nemoguće.

Fluktuacije napona mogu se pojaviti iz nekoliko razloga:

  • Kada su faze iskrivljene (neravnomjerna raspodjela opterećenja između faza), napon pada na najopterećenijoj grani, a njegov rast se događa na manje opterećenim granama. Upravo je iskrivljenost lica glavni uzrok kratkotrajnih fluktuacija.
  • Spaljivanje na nuli. Budući da je neutralna žica relativno tanka, vjerojatniji je njezin lom ili izgaranje nego izgaranje faze. U ovom slučaju u utičnicama se pojavljuje 380 V.
  • Kratak spoj neutralne i fazne žice također stvara 380 V u utičnicama.

Problemi s kvalitetom napajanja tipični su za stari stambeni fond. Međutim, sudeći prema recenzijama s tematskih foruma, čak ni stanovi u novim zgradama nisu potpuno oslobođeni ove pošasti.

Budući da su svi uređaji dizajnirani za standardnu vrijednost napona, svaka fluktuacija može dovesti do ozbiljnih posljedica. Dakle, s padom napona, klima uređaji i hladnjaci često ne rade (zbog niskog napona, motor kompresora se ne može pokrenuti, a namoti izgaraju). Visoki napon je štetan za gotovo sve kućanske aparate i elektroniku.

Stabilizator i naponski relej: glavne razlike

Budući da strujni udar može uništiti mnoge kućanske uređaje, pronalaženje zaštite od ovog problema ostaje važan zadatak u elektrotehnici.

Danas postoje dva glavna rješenja:

  • Relej kontrolira vrijednost napona u mreži. Ako njegova vrijednost odstupi od norme toliko da prijeđe zadane granice, upravljački uređaj će isključiti napajanje i zaštititi priključene električne uređaje od pregaranja.
  • Stabilizator također prekida struju ako napon postane previsok ili prenizak. Međutim, ovaj uređaj može promijeniti vrijednost napona unutar određenih granica, čineći je bližom referentnoj. Dakle, ako je napon postavljen na 220 V na minimalno 215 V, stabilizator će isključiti mrežu kada napon padne na 213 V, a napon od 218 V će porasti na referentnu vrijednost.

Odabir između ovih uređaja vrlo je težak. Svaka klasa ima svoje prednosti i nedostatke. Stoga je u nekim situacijama bolje ugraditi kontrolni relej u štit, au drugim - stabilizator.

Prednosti i mane stabilizatora

Prednosti stabilizatora uključuju mogućnost izjednačavanja napona. Najnapredniji uređaji ove vrste (klasa pretvarača) podržavaju navedeni parametar s odstupanjem od najviše 1%. Ali čak i najjeftiniji modeli stabilizatora neće dopustiti odstupanja veća od 5%. Naravno, ovaj način je najpovoljniji za električne uređaje i može im produžiti vijek trajanja.

Stabilizatori su vrlo učinkoviti. Još jedan plus je minimalan utjecaj na kvalitetu analognog signala. Stabilizatore je jednostavno spojiti na električnu mrežu, tako da ne morate pozvati stručnjaka za ugradnju ovog zaštitnog uređaja.

Ali postoje i nedostaci. Stabilizatori se razlikuju po značajnim veličinama, a najsnažniji modeli primjetno stvaraju buku i zagrijavaju se tijekom rada. Cijena ovih uređaja također je vrlo primjetna.

Kompenzacija nedostataka omogućuje individualnu upotrebu stabilizatora. Uređaji za spajanje opterećenja do 1,5 kW ostaju relativno kompaktni i pristupačni, što se ne može reći za modele namijenjene za opterećenja od 3 kW ili više.

Koji regulator napona odabrati: pregled popularnih modela

Danas postoje deseci modela stabilizatora. Razlikuju se po dizajnu (montažni i podni), vrsti mreže (jednofazni i trofazni), dizajnu i mnogim drugim parametrima. Cijena različitih modela također se može razlikovati za red veličine ili više. Optimalan izbor stabilizatora za svaki slučaj je tema za poseban detaljan članak.

Međutim, neki su modeli konstantno popularni zbog optimalne kombinacije težine, dimenzija, električnih i cjenovnih karakteristika. Razgovarajmo o četiri detaljnije:

  • Voltron energija. Uređaj je u stanju stabilizirati napon u rasponu od 105 V do 265 V. Može raditi u širokom temperaturnom rasponu, što ovaj model čini izvrsnim izborom za seosku kuću. Uređaj je siguran za korištenje, zaštićen od strujnih udara i kratkih spojeva.Jedina mana su velike dimenzije i težina.
  • "Resanta ACH-500 / 1-Ts" . Odličan izbor za dom: jeftin stabilizator s niskom razinom buke i lak za rukovanje u podnoj verziji. Velike i jasne brojke na displeju, praktično rukovanje (samo dva gumba), jednostavno spajanje potrošača čine ovaj model savršenim za osobe s minimalnim znanjem elektrotehnike.
  • " Rucelf bojler-600" . Ovo je jednofazni zidni stabilizator koji može izdržati vlažnost zraka u zatvorenom prostoru do 80%. Zahvaljujući ovim karakteristikama, model je izvrstan za napajanje kotlova za grijanje vode. Ulazni napon - od 150 V do 250 V. To čini model prilično svestranim. Glavni nedostatak je relativno malo maksimalno opterećenje.
  • Sven VR-L600. Model releja koji osigurava stabilizaciju u rasponu od 184 V do 285 V. Njegove glavne prednosti su mogućnost rada u dvofaznim krugovima, kompaktne dimenzije, razumna cijena.Među nedostacima su ne baš prikladan oblik kućišta (nije predviđena mogućnost montaže na zid) i niska točnost izjednačavanja napona.

Naravno, navedeni modeli mogu poslužiti samo kao okvirna smjernica pri odabiru. Ali veliki broj pozitivnih recenzija profesionalnih električara i običnih korisnika omogućuje nam da ih nazovemo vodećima u preferencijama potrošača.

Odaberi naponski relej

Relej za kontrolu faznog napona ima svoje prednosti u odnosu na stabilizatore. Većina njihovih modela je kompaktna i lako se montira na DIN tračnicu u štitu. Trošak također nije zastrašujući. Još jedna prednost je brži odgovor na strujni udar od stabilizatora.

Među brojnim modelima predstavljenim na domaćem tržištu, korisnici izdvajaju:

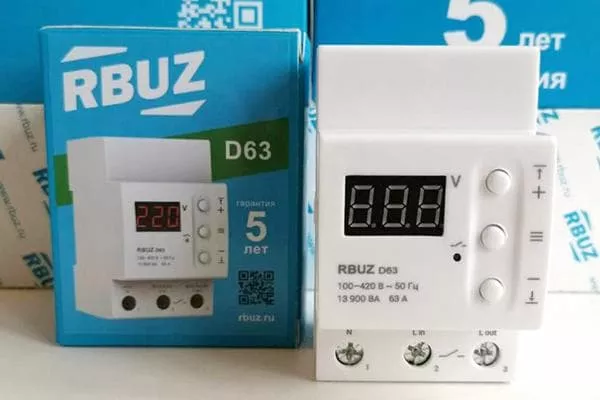

  • Proizvodi tvornice "Electronics" (Donjeck), proizvedeni pod robnom markom "Zubr" .Prednosti takvih releja su pristupačna cijena, prisutnost indikatora napona i kompaktnost. Zbog zamršenosti patentiranja, proizvodi ovog poduzeća u Rusiji nalaze se pod markom RBUZ, budući da je marka ZUBR već zauzeta od strane druge tvrtke.

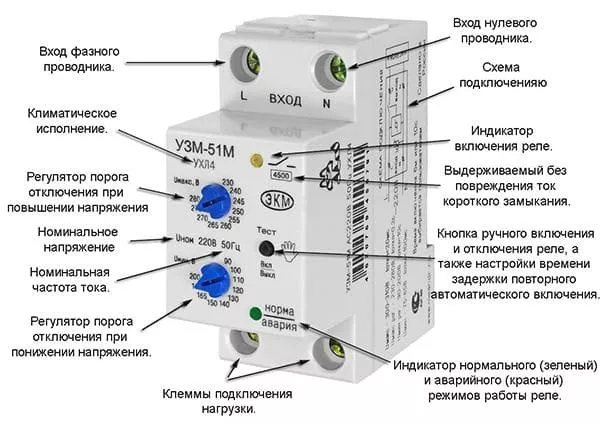

  • UZM-51M proizvođača ZAO Meander. Ovaj relej je jednostavan i pouzdan za spajanje i zauzima samo 2 modula na DIN tračnici. Uređaj je sposoban raditi u rasponu od 100 V do 290 V. Među nedostacima je nemogućnost ugradnje u ploče koje se nalaze na ulici, kao i nedostatak indikacije napona. Međutim, zbog niske cijene i kompaktne veličine, potonji problem se može riješiti ugradnjom zajedno s VAR relejem.

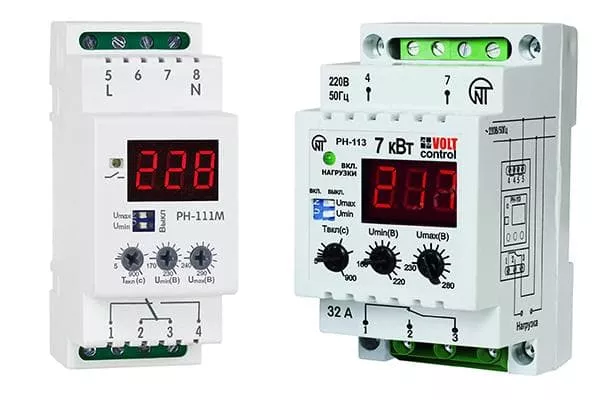

  • Serija releja RN-111, RN-111M, RN-113 iz Novateka. ruske proizvodnje. Jednofazni uređaji serije 111 dizajnirani su za ugradnju u rasponu od 160 V do 280 V sa snagom do 3,5 kW.Do 7 kW može se napajati preko RN-113, ali kontaktna grupa možda neće moći izdržati žice dovoljne debljine.

Postoje i drugi modeli naponskih releja, domaćih i stranih.

Prije nego što kupite ovaj ili onaj relej, trebali biste pregledati tematske forume. To će vam omogućiti pravovremeno praćenje pojavljivanja neispravnih serija na policama i odbijanje kupnje.

Sažeti

U modernim uvjetima potrebno je ugraditi zaštitu od fluktuacija napona. Izbor između releja i stabilizatora vrši se na temelju zadataka koje zaštitni sustav mora riješiti i raspoloživog proračuna. Optimalna kombinacija cijene i učinkovitosti zaštite najčešće se postiže ugradnjom zajedničkog naponskog releja za cijeli stan i stabilizatora za najvrjednije pojedinačne kućanske aparate.
